Van cầu là gì? Cấu tạo, Phân loại và Nguyên lý hoạt động

● 19/03/2024

Van cầu, hay còn gọi là van chặn, van hơi nóng, là một loại van công nghiệp phổ biến được sử dụng để điều chỉnh, kiểm soát hoặc ngăn chặn dòng chảy của lưu chất trong đường ống dẫn. Bài viết dưới đây hãy cùng Đại Quang Minh tìm hiểu chi tiết hơn về cấu tạo, phân loại và nguyên lý hoạt động của dòng van này nhé!

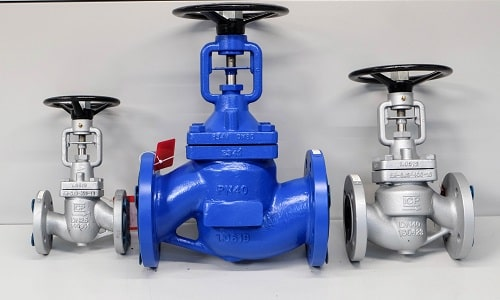

Van cầu là gì?

Van cầu, còn được gọi là van chữ ngã hoặc van yên ngựa và có tên tiếng Anh là Globe Valve. Van này được sử dụng để điều tiết dòng chảy hoặc mở/đóng luồng chảy của chất lỏng.

Cấu tạo của van bao gồm một đĩa van hình cầu (hoặc hình chữ ngã) di chuyển lên xuống thông qua một tay điều khiển. Điều này giúp môi chất lưu thông theo hình dạng của chữ "Z" và chỉ cho phép lưu thông theo một hướng cụ thể.

Tên gọi "van cầu" xuất phát từ hình dạng của van, với hai nửa thân van tạo thành một hình cầu và được ngăn cách bởi một bộ phận điều khiển dòng chảy (được gọi là baffle) nằm bên trong thân van.

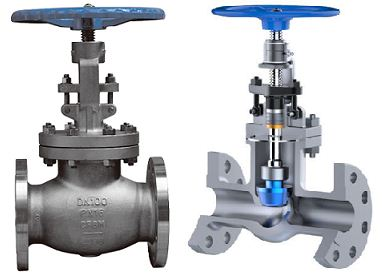

Cấu tạo và nguyên lý hoạt động của van cầu

Cấu tạo

Van cầu, giống như các loại van khác như van bi, van cổng, van bướm, cũng được cấu tạo từ nhiều bộ phận khác nhau. Một số bộ phận chính của van như:

Thân van (body): Thân van thường được làm bằng nhiều loại vật liệu khác nhau như đồng, gang, thép, thép không gỉ. Chức năng của thân van là chứa và liên kết các bộ phận khác của van, tạo thành một khối thống nhất. Thân van cũng chịu tác động từ môi trường bên ngoài, va đập và bảo vệ các bộ phận bên trong. Ngoài ra, thân van cũng cho phép môi chất di chuyển bên trong mà không rò rỉ ra bên ngoài.
Trục van (Stem): Trục van là bộ phận truyền động, truyền momen xoắn từ tay điều khiển. Đầu trục van được liên kết với tay van và đầu còn lại được liên kết cơ khí với đĩa van. Người dùng sử dụng lực xoắn tay để điều khiển đĩa van lên hoặc xuống. Vật liệu của trục van được lựa chọn phù hợp tùy thuộc vào điều kiện hoạt động.
Đĩa van (Disc): Đĩa van là bộ phận tiếp xúc trực tiếp với môi chất và có chức năng đóng hoặc mở van. Đĩa van thường được chế tạo từ vật liệu có độ cứng cao và khả năng chống ăn mòn tốt. Có hai hình dạng chính của đĩa van là hình nút chai và hình côn. Đĩa van được lắp với trục van và liên kết với tay điều khiển để điều tiết lưu lượng môi chất đi qua van.
Gioăng làm kín (Seal): Gioăng làm kín được thiết kế để đảm bảo tính kín giữa thân van và trục van, ngăn môi chất rò rỉ ra ngoài. Vật liệu của gioăng làm kín được lựa chọn tùy thuộc vào đặc tính của môi chất, áp suất và nhiệt độ làm việc. Thường thì gioăng làm kín được tháo ra và thay thế định kỳ để đảm bảo tính kín khi vận hành.
Nắp van (Bonnet): Nắp van nằm ở giữa tay điều khiển và thân van, bên ngoài của trục van. Nắp van có tác dụng bảo vệ trục van và đảm bảo tính kín của van.
Bộ phận truyền động (Operating): Có hai loại truyền động chính: truyền động thủ công và truyền động thông qua thiết bị truyền động. Truyền động thủ công thường được sử dụng cho các van nhỏ và được vận hành bằng tay xoay. Truyền động thông qua thiết bị truyền động bao gồm truyền động điện và truyền động khí nén. Những thiết bị truyền động này cho phép điều khiển van để tạo ra góc quay mong muốn trong thân van, từ đó đóng mở hoặc điều tiết dòng chảy của môi chất.

Nguyên lý hoạt động

Cơ chế hoạt động của van cầu là khi ta điều khiển bằng cách quay tay hoặc sử dụng bộ phận truyền động (đối với van điều khiển), trục van sẽ xoay, tạo ra chuyển động tịnh tiến theo phương thẳng đứng. Điều này làm cho đĩa van chuyển động xuống dưới theo phương thẳng vuông góc với vòng đệm.

Khi bề mặt đĩa van và bề mặt vòng đệm tiếp xúc, van sẽ được đóng hoàn toàn và ngăn chặn dòng chất lưu hoàn toàn khi độ kín đạt được.

Trong trạng thái mở, bề mặt đĩa van không tiếp xúc với bề mặt vòng đệm, và tốc độ dòng chảy được điều chỉnh bằng cách tăng giảm khoảng cách giữa hai bề mặt.

Mua van cầu tại Đại Quang Minh uy tín, chất lượng

Công ty TNHH Vật tư Thiết bị Đại Quang Minh là nhà cung cấp thiết bị báo cháy uy tín, giá tốt tại Việt Nam. Với nhiều năm kinh nghiệm trong lĩnh vực, Đại Quang Minh đã khẳng định được vị thế của mình trên thị trường và được sự yêu thương của nhiều doanh nghiệp lớn.

Để được báo giá thiết bị báo cháy CHUẨN nhất, hãy liên hệ tới Hotline 0933.323.688 để được chúng tôi hỗ trợ, giải đáp tốt nhất.

Bài viết trên Đại Quang Minh đã cung cấp thông tin chi tiết về Van Cầu. Hy vọng qua bài viết người đọc có thể hiểu hơn về van cầu và có thể lựa chọn mua van cầu chất lượng, giá tốt nhất nhé!
